| 技術參數 | SPECIFICATIONS | ||||||||||||||
| 變頻器 Frequency Converter | 臺灣士林 TAIWAN SHILIN | ||||||||||||||
| 行程控制器 Travel Switch | 臺灣陽明 TAIWAN YANGMING | ||||||||||||||
| PLC可編程控制器 PLC | 日本歐姆龍 JANPAN OMRON | ||||||||||||||
| 印刷電機 Motor | 變頻電機 | ||||||||||||||
| 減速機 Reducer | 工機減速機 GONGJI | ||||||||||||||
| 雙線性直線導軌 Linear guideway | 臺灣上銀直線導軌 TAIWAN HIWIN | ||||||||||||||
| 氣動組件 Pneumatic | 臺資亞德客氣動元件 TWAIWAN AIRTAC | ||||||||||||||
| 功能與特點 |
該絲印機采用PLC控制，人機界面數字化操作。電機自動升降方式，定位精準,速度快。工作臺自動升降，網板、印頭不動，減小來回運動的時間及產生的誤差；確保絲印精準，大大提升產量，減少生產成本
| 適用范圍 |
四柱同時升降保證大面積印刷時的網版平衡度和穩定性，是無紡布袋、
皮革布料等產品的最佳印刷機型。
| 簡要描述 |

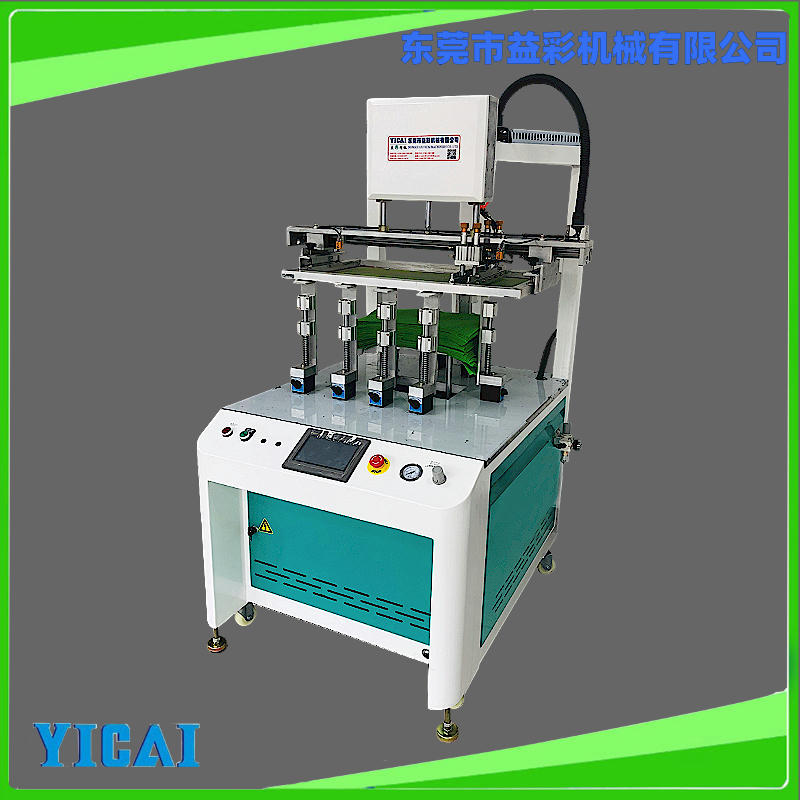

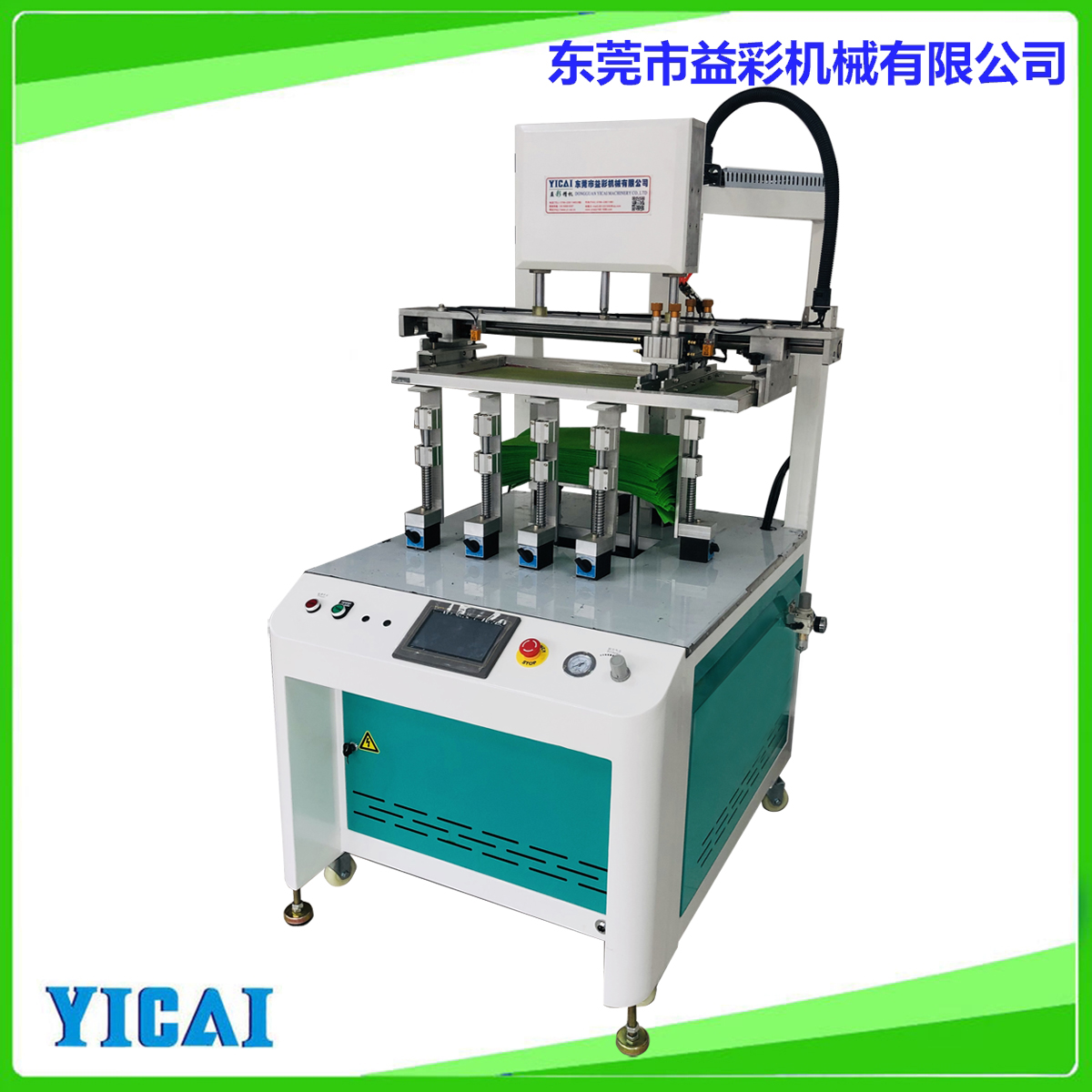

1.機器型號:YICAI-5070
2.機器名稱:自動升降印刷機
3.印刷面積:500*700MM
4.可疊放厚度:300MM
5.印刷速度800~1800次/小時
6.電源丨功率:220∨、50-60MHZ|2.2KW
7.氣壓:5-7BAR
8.機器尺寸：1100*1020*1700MM
9.機器核心控制部份，采用日本OMRON、PLC編譯動作程序控制操作過程
10.機頭印刷運動部份，采用臺灣上銀精密型線性導軌+臺灣萬鑫變頻調速
馬達組成機器印刮結構，平穩精度高；機頭運動軌跡采用氣缸式
平行模式固定，可提高曲面運動軌跡的靈敏性，保證印刷質量。
11.全鑄鋁式機身橫梁，表面噴粉烤漆
12.機械式開關按鈕控制操作，內置自動四位數計數器，統計印刷數量
13.網版XY軸可以微調，臺灣陽明光電限位開關
14.刮刀/回墨刀角度任意可調
15.刮刀恒壓裝置，確保印刷過程中的壓力穩定15.印刷高度可調0-50MM
16.網框位置可前后，左右，水平，高低調節17.整機運行速度快，平穩，噪音小
