可按需定制

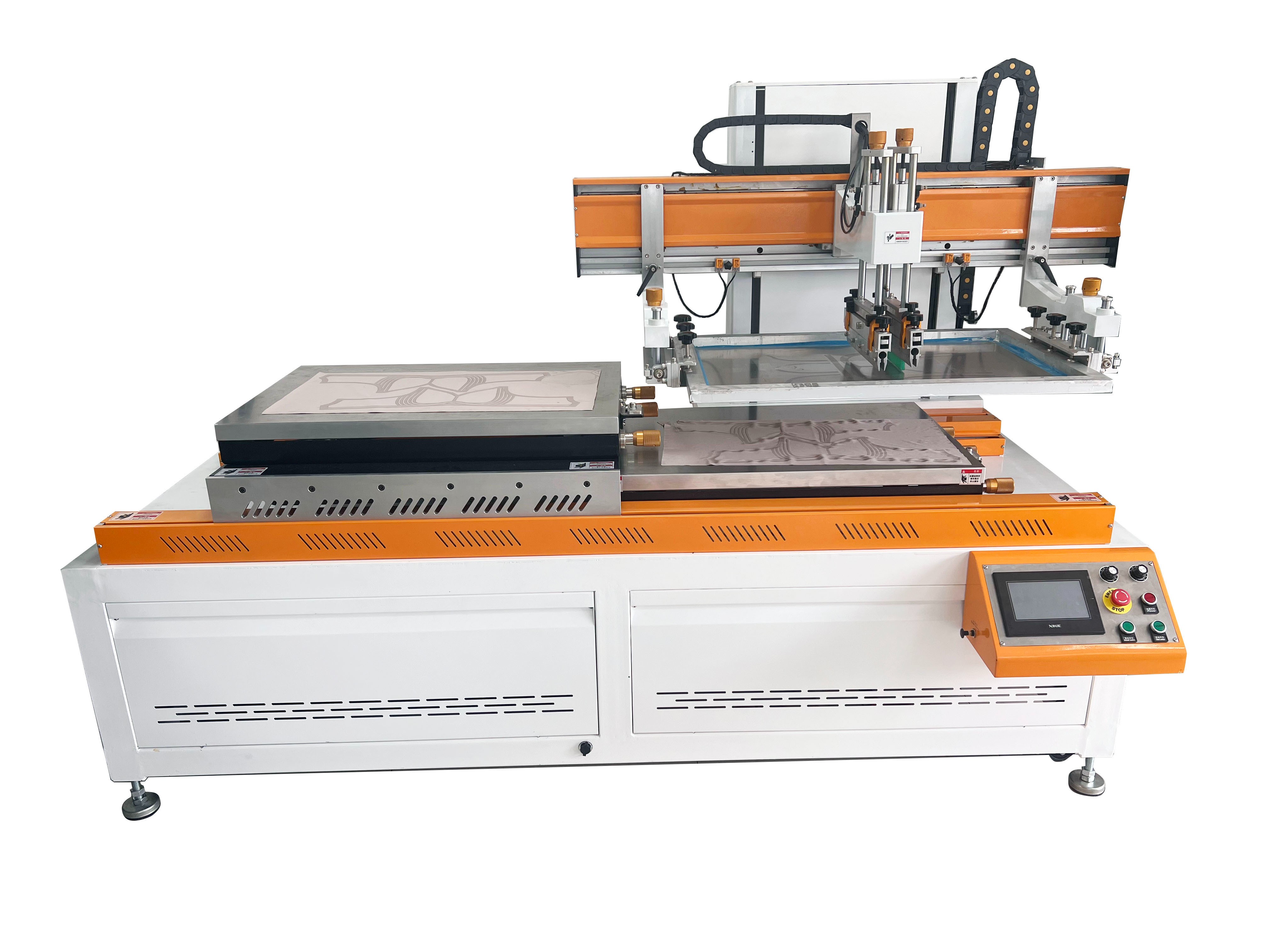

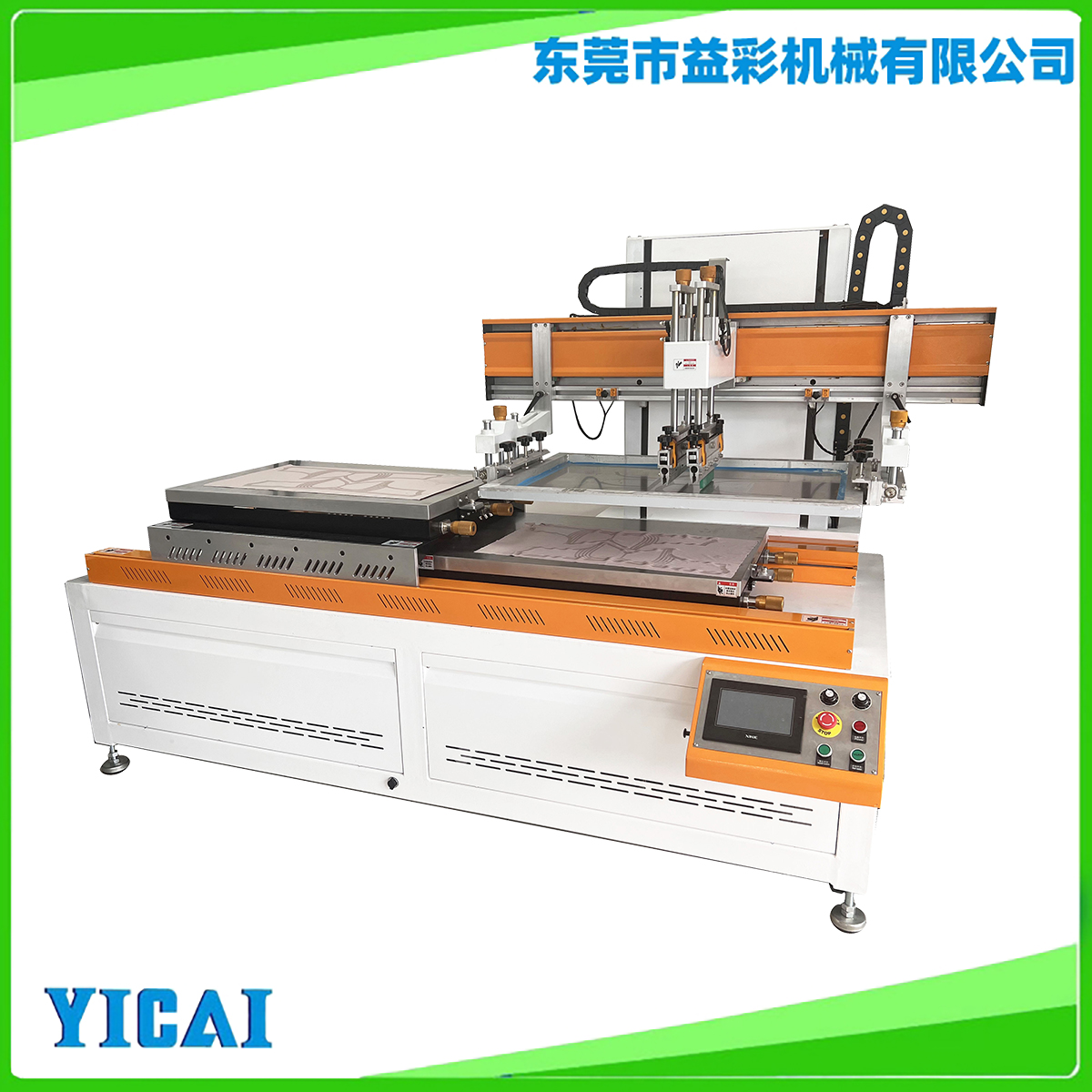

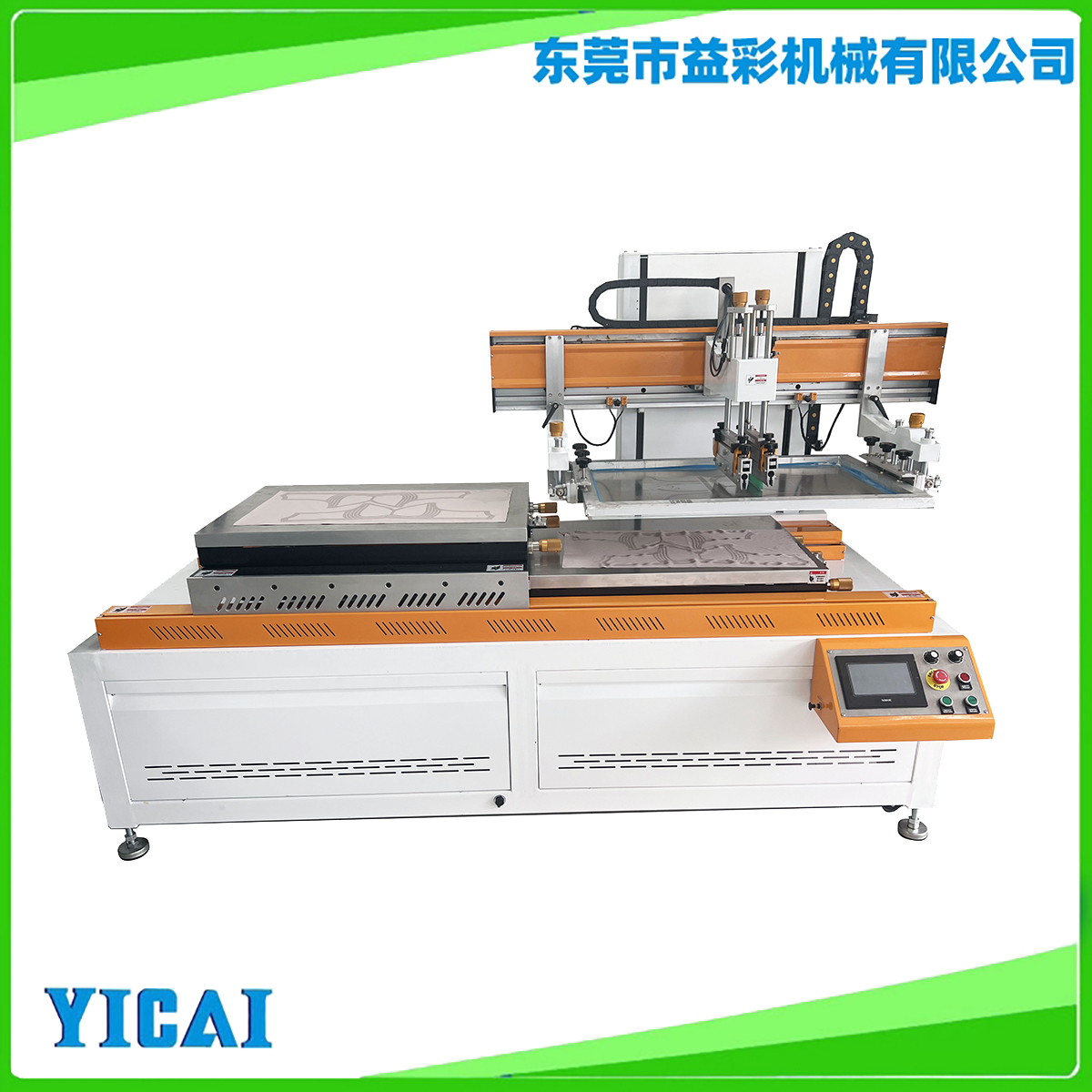

| 項 目 | YICAI-70100SMV-2 雙臺板印刷機 | 項 目 | YICAI-70100SMV-2 雙臺板印刷機 |
| 印刷規格mm Max.printing size(mm) | 600*900 | 印刷速度 Printing speed (pcs/h) | 800～1200 PCS/H |
| 平臺尺寸mm Table size(mm) | 700*1000 | 覆墨速度 Covering ink speed | 1～500 mm/s |
| 最大網框mm Frame size(mm) | 800*1320 | 操作模式 operator schema | 手動/半自動/全自動 |
| 套印精度mm Repeat accuracy (mm) | ±0.08 | 網版X Y方向調整 Aluminum frame X Y direction adjustment | ±8mm |
| 網版θ旋轉調整 Aluminum frame θ rotation adjustment | ±3度 | 最大真空度 Maximum vacuum degree | -80Kpa |
| 左右驅動方式 Left and right drive mode | 電動 | 上下驅動方式 Up and down drive mode | 電動 |
| 刮刀氣壓恒定 Printing knife air pressure | 4.0～6.0 Kgf/cm2 | 電源V Power (W) | 220V/50Hz |
| 承印物厚度MM Thickness of pringting objects(mm) | 0～80mm | 外形W×L×H 約 Dimension (L*W*H) (mm) | 2520*1320*1610 |
| 控制器及感應器 Controller and inductor | 臺灣陽明 | 氣動電磁閥 air-operated solenoid valve | 臺灣亞德客 |
| 氣缸 air cylinder | 星辰 | 印刷電機 The printing machine | 臺灣萬鑫 |
| 變頻器 frequency converter | 臺灣士林 | PLC | 三菱 |
| 觸摸屏 Touch screen | 信捷 | 接觸器/繼電器 Contactor/relay | 正泰；歐姆龍 |
| 電源 The power supply | 臺灣明緯 | 設備重量（KG) (kg) Weight | 650 |
| 二、設備主要特點/性能 Main features/performance of the equipment | |||
| A. 主要特點 Main features | |||
| √ 本機是標準通用雙臺板平面印刷機，主要特點為方便拿取產品省時、省力、易用、高效率、高精度； | |||
√ 本機整體采用擠壓鑄配合電機及氣動元件設計 | |||
| √ 印刷壓力恒定可調，穩定在0.5-0.6Mpa）進一步提高氣壓控制精度。 | |||
| B.主要性能 Main performance | |||
| A.整體結構——機體采用方型鋼材焊接 | |||
| B.動力拖動——印刷壓力、印刷架驅動、分別采用獨立的動力源，PLC控制。 | |||
| C.網架結構 Grid structure | |||
| √ 網版架采用整體固定結構，結構緊湊，剛性強。 | |||
| √ 網版固定鎖定在支架上，支架固定連接在整體結構上. | |||
| D.印刷系統 Printing system | |||
| √ 印刷/覆墨速度——印刷/覆墨速度恒定，并可獨立調節。 | |||
| √ 印刷驅動————變頻電機配合同步皮帶傳動；低速無爬行，高速無抖動。 | |||
| √ 印刷行程————左右光電開關限位設定，獨立調校。 | |||
| √ 刮印系統————刮墨/回墨的角度可調節，動作靈活，剛性強。 | |||
| √ 刮印壓力————可精密微調印刷和回墨壓力，壓力調節閥恒定設定值。 | |||
| E.控制系統 Control system | |||
| √ 觸摸屏一體機操作系統配合變頻器編譯動作程序。 | |||
| F.平臺系統（可選配） Platform system | |||
| √ 真空 吸氣 （V)————強力自動真空吸附，保證套印準確。 | |||
| √ T型工作臺 (T)————鋁合金高強度T型工作臺，方便工裝夾具安裝 | |||
| √ 標準工作臺 ( )————SUS304不銹鋼材質，經久耐用，歷久彌新 |
